同步輪介紹

　　同步輪傳動是由一條內周表面設有等間距齒的環形皮帶和具有相應齒槽的帶輪所組成，運行時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，它是綜合了皮帶傳動、鏈傳動齒輪傳動各自優點的新型帶傳動。

　　同步帶輪按照齒槽形狀分:英制梯形齒，公制梯形齒，圓弧齒。

　　●符合標準:

　　·英制梯形齒 MXL XL L H XH XXH，符合 ISO 5294。

　　·公制 T 形齒 T2.5 T5 T10 T20 AT5 AT10 AT20，符合 ISO17396。

　　·HTD 圓弧齒(3M 5M 8M 14M 20M)。

　　·STD 半圓弧齒(S2M S3M S5M S8M S14M)。

　　●產品特征:

　　優點:

　　·傳動準確，工作時無滑動，具有恒定的傳動比。

　　·傳動平穩，具有緩沖、減振能力，噪聲低。

　　·傳動效率高，可達 0.98，節能效果明顯。

　　·維護保養方便，不需潤滑，維護費用低。

　　·速比范圍大，一般可達 10，線速度可達 50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦。

　　·可用于長距離傳動，中心距可達 10m 以上。

　　·無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

　　缺點:制造和安裝精度要求較高，中心距要求較嚴格。

　　●用途:

同步帶廣泛應用于要求傳動比準確的中、小功率傳動中，如:廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、煙草、金融機具、舞臺燈光、通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

產品型號表示方法 - 歐標同步帶輪型號

例 1:16MXL025 表示直孔同步帶輪，槽型 XL，齒槽數 16，輪寬代號 025

例 2:TL2814M40 表示錐孔同步帶輪，槽型 HTD14M 齒槽數 28，輪寬代號 40

歐標同步棒型號

例 1:XL 27 表示同步棒槽型 XL 齒槽數 27

例 2:AT538 表示同步棒槽型 AT5，齒槽數 38

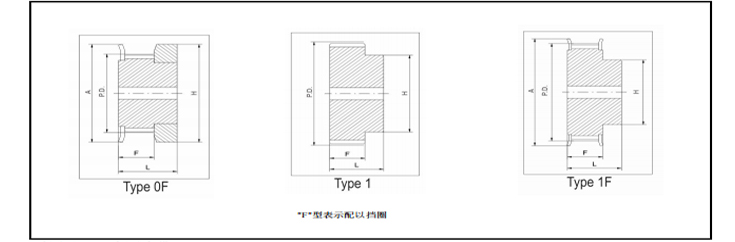

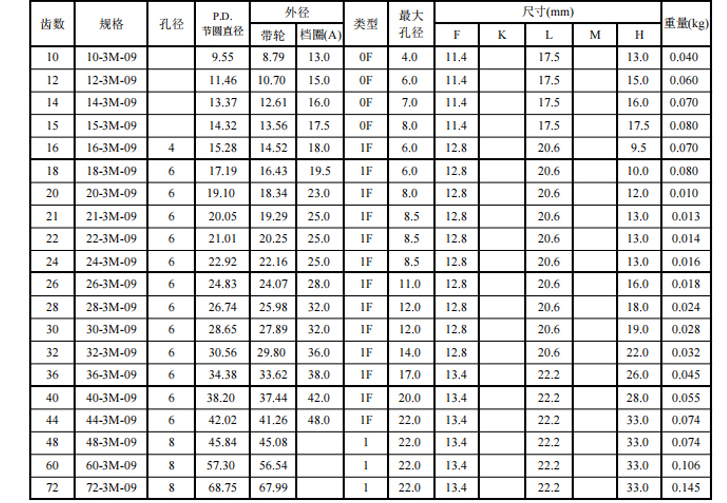

HTS 3M同步帶輪 - 3mm節距直孔同步輪

適用于9mm寬同步帶

所有尺寸以mm為單位

HTS 3M同步輪以鋁合金提供

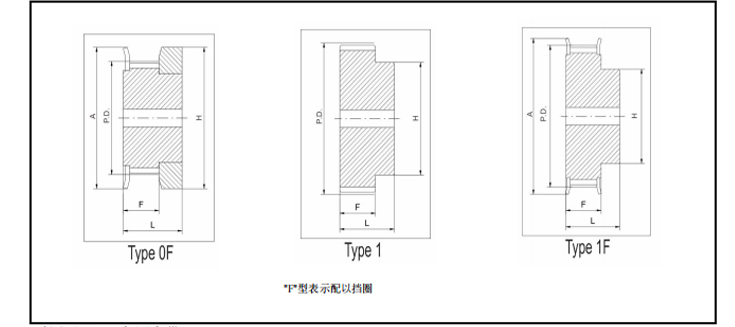

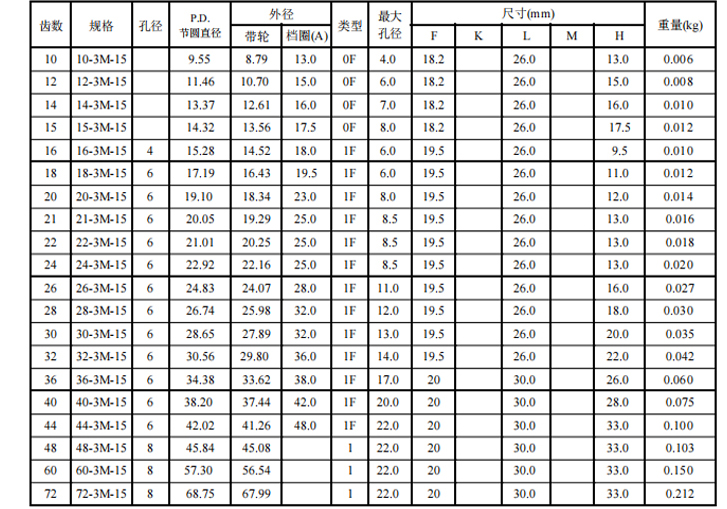

HTS 3M同步帶輪 - 3mm節距直孔同步輪

適用于15mm寬同步帶

所有尺寸以mm為單位

HTS 3M同步輪以鋁合金提供
