同步帶輪HTD5M

所屬分類：HTD系列
瀏覽次數：0次
發布時間：2023-05-12 16:00:35

我要詢價

產品概述

　　HTD5M同步帶輪是一種傳動輪，常用于工業自動化設備中，具有高效傳動、耐磨性好等特點，下面介紹HTD5M同步帶輪的生產工藝：

　　1.原材料選擇：HTD5M同步帶輪需要選擇優質耐磨、耐高溫、高強度的材料，例如聚氨酯、新型復合材料等，原材料的質量影響著HTD5M同步帶輪的使用壽命以及傳動效率。

　　2.模具制造：制作HTD5M同步帶輪需要進行模具制造，模具的精度和質量對產品成型質量影響很大，通常采用電火花加工等先進制造技術進行制造。

　　3.齒形切割：HTD5M同步帶輪的齒形是其行之有效的傳動機理之一，需精確切割，齒形切割是同步帶輪制造的核心工藝之一，需要非常高精度的數控切割設備實現。

　　4.熱壓成型：熱壓成型是HTD5M同步帶輪的成型工藝之一，主要將材料加熱至一定溫度范圍后進行壓制成型，成型后的同步帶輪需要進行冷卻處理，以使其保持正確的形狀。

　　5.同步帶槽加工：HTD5M同步帶輪需要進行帶槽加工，以便于與同步帶配套使用，同步帶槽加工需要使用高精度數控機床進行切割。

　　6.表面處理：對HTD5M同步帶輪進行表面處理可以提高其耐磨性，通常采用化學鍍鉻、噴涂等方法進行表面處理。

　　7.檢測與質量控制：為保證HTD5M同步帶輪的質量，需要進行嚴格的檢測，包括外觀質量、齒形尺寸、強度等方面的檢測，合格后才能出廠銷售。

　　HTD5M同步帶輪的生產工藝主要包括原材料選擇、模具制造、齒形切割、熱壓成型、同步帶槽加工、表面處理、檢測與質量控制等環節，需要高精度的設備和技術支持，以保證制品的質量和性能。

　　HTD5M同步帶輪也是一種機械傳動零件，與HTD3M相同，通常用于傳遞動力和運轉速度，但與HTD3M不同的是，HTD5M同步帶輪的規格為5M，適用于更大規模的傳動系統，同步帶輪HTD5M與同步帶的配合可以提供更高的精度和動力傳輸效率，因此廣泛應用于工程機械、自動化生產線、印刷機械、紡織機械等行業領域，常用的HTD5M同步帶輪材料包括鋼、鋁合金、塑料等。

BetterDo

同步輪介紹

　　同步輪傳動是由一條內周表面設有等間距齒的環形皮帶和具有相應齒槽的帶輪所組成，運行時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，它是綜合了皮帶傳動、鏈傳動齒輪傳動各自優點的新型帶傳動。

　　同步帶輪按照齒槽形狀分:英制梯形齒，公制梯形齒，圓弧齒。

　　●符合標準:

　　·英制梯形齒 MXL XL L H XH XXH，符合 ISO 5294。

　　·公制 T 形齒 T2.5 T5 T10 T20 AT5 AT10 AT20，符合 ISO17396。

　　·HTD 圓弧齒(3M 5M 8M 14M 20M)。

　　·STD 半圓弧齒(S2M S3M S5M S8M S14M)。

　　●產品特征:

　　優點:

　　·傳動準確，工作時無滑動，具有恒定的傳動比。

　　·傳動平穩，具有緩沖、減振能力，噪聲低。

　　·傳動效率高，可達 0.98，節能效果明顯。

　　·維護保養方便，不需潤滑，維護費用低。

　　·速比范圍大，一般可達 10，線速度可達 50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦。

　　·可用于長距離傳動，中心距可達 10m 以上。

　　·無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

　　缺點:制造和安裝精度要求較高，中心距要求較嚴格。

　　●用途:同步帶廣泛應用于要求傳動比準確的中、小功率傳動中，如:廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、煙草、金融機具、舞臺燈光、通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

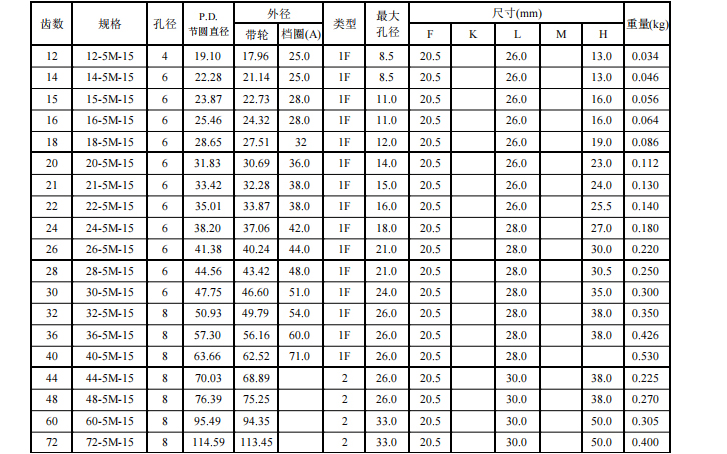

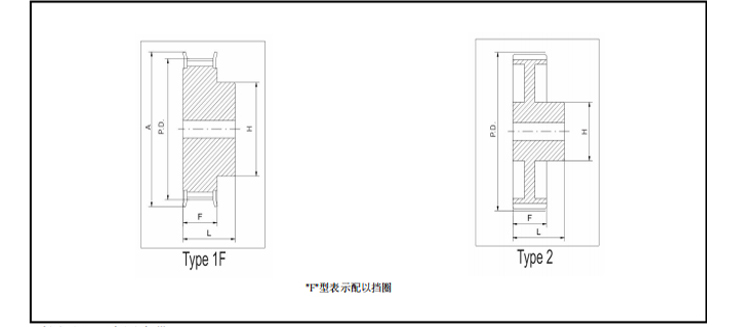

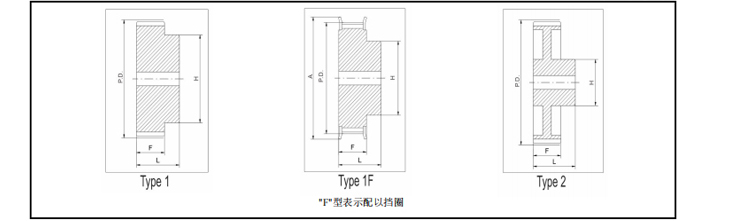

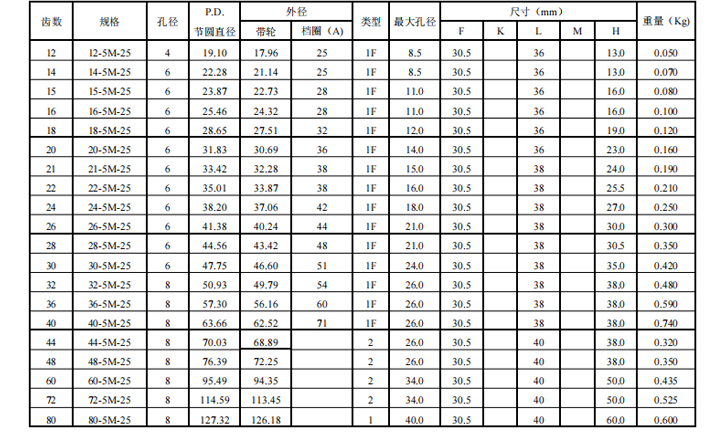

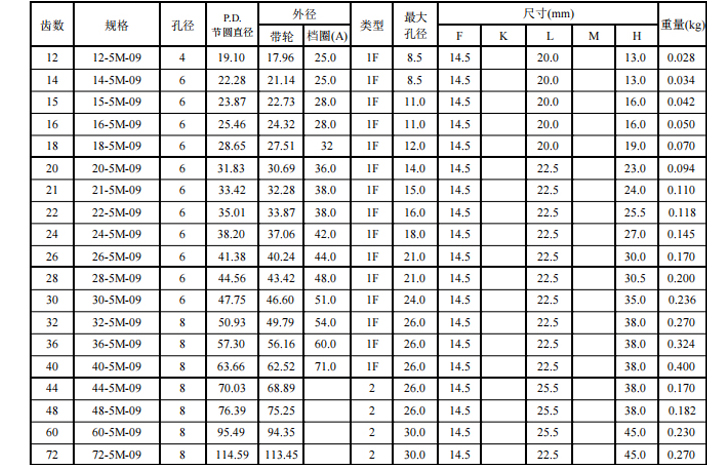

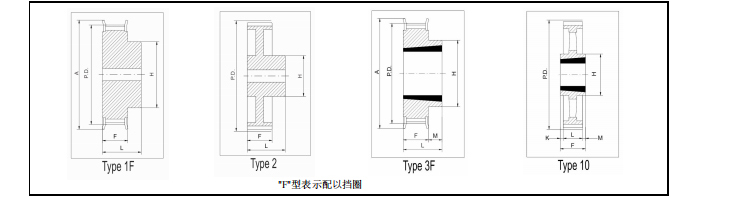

產品型號表示方法 - 歐標同步帶輪型號
